Clisimp

Un clignoteur simple :

A une led ou (del)

Exemple :

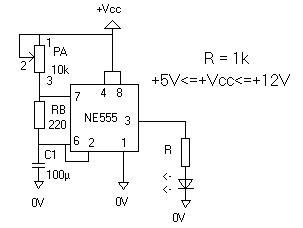

A un passage à niveau automatique, lorsque un train arrive : il y a des lampes qui clignotent. Voilà un montage qui réalise cette fonction.

Nomenclature :

1 : NE555

1 : potentiomètre 10 kOhms

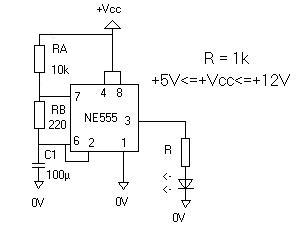

ou 1 résistance série E24 2.2 kOhms 1/4W (pour ~5Hz)

bagues : rouge / rouge / rouge / or

1 : résistance série E24 220 Ohms 1/4W

bagues : rouge / rouge / marron / or

1 : résistance série E24 1kOhms 1/4W

bagues : marron / noir / rouge / or

1 : condensateur (chimique) 100µF 63V

1 : Led (ou del) rouge diamètre : 5mm

1 : Source de tension entre 5V et 12 V (fonctionne bien avec 1 pile 9V 6F22)

1: plaque pour connecter les composants.

Composants :

1 : le NE555 générateur de fréquence :

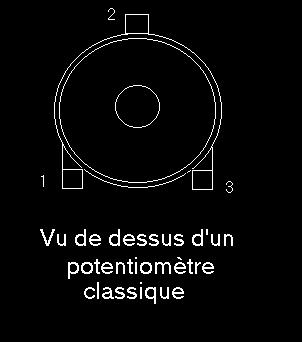

2 : le potentiomètre (si utilisé) :

3 : plus les résistances, condensateur et led

Conseil :

Ne pas oublier d'alimenter la carte avec une alimentation adéquate.
